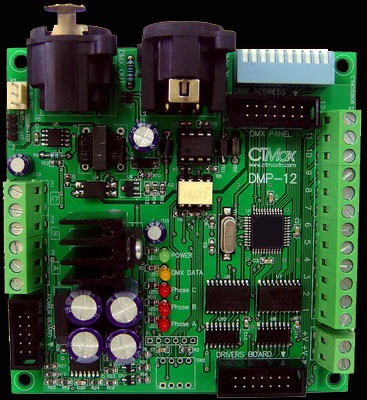

รายละเอียดคุณสมบัติของ DMP-12

• ใช้อุปกรณ์ควบคุมหลัก Micro Controller ประสิทธิภาพสูงแบบ RISC ควมเร็วการทำงาน 16 MIPS ( 16ล้านคำสั่งต่อวินาท ี)
• รองรับสัญญาณควบคุมแบบ DMX-512
• มีระบบตรวจสอบ Frame error และ Overrun สำหรับสัญญาณ DMX
• สามารถเลือกตำแหน่งการเลือกช่องสัญญาณ DMX ได้จากดิพสวิทช์ รับการเลือกสัญญาณ DMX ได้ 512 ตำแหน่ง และยังมี IDC Connector สำหรับเสียบสายแพเพื่อต่อใช้งานการเลือกตำแหน่งสัญญาณ DMX และ LED แสดงสถานะออกภายนอกแผงวงจรได้
• มีระบบทดสอบการทำงานของเอาท์พุทโดยเลือกจากดิพสวิทช์
• ขั้วสัญญาณ DMX อินพุทแบบ XLR 3ขาตัวเมีย และ DMX เอาท์พุทแบบ XLR 3ขาตัวผู้
• มีเทอร์มิเนเตอร์ 120 โอมห์ บนแผงวงจรพร้อมจัมพ์เปอร์ สำหรับปิดเปิด การใช้งาน สามารต่อสายออกจากแผงวงจรเข้ากับสวิทช์ปิดเปิดภายนอก
• เอาท์พุทสำหรับขับ Solid State Relay กระแสขับทางเอาท์พุท 60mA จำนวน 12 ช่อง
• มีระบบตรวจสอบสัญญาณความถี่ของระบบไฟสลับ และปรับตำแหน่งขับเฟสทางเอาท์ พุทแบบอัตโนมัติ สามารถรองรับความถี่สัญญาณไฟสลับได้ตั้งแต่ 20 Hz - 120 Hz
• แยกชุดจ่ายไฟวงจรควบคุมและชุดรับสัญญาณ DMX-512 โดยมีวงจร DC-DC Converter แบบ Full Isolator บนแผงวงจร โดย MCU รับข้อมูล DMX ผ่านทาง HI SPEED OPTOCOUPLERS 2500Vrms พร้อมวงจร ป้องกัน ไฟกระชาก (Surge Protection) ทางด้าน DMX อินพุท
• มีไฟ LED แสดงสถานะ Power ,DMX Data, AC Phase A, B และ C
• ใช้ไฟเลี้ยงวงจร 9VAC ขนาด 1A จากหม้อแปลงไฟโดยตรง ( ใช้งานแบบ 1 เฟสใช้หม้อแปลงชุดเดียว สำหรับ 3 เฟส ต้องมีหม้อแปลง 6-12VAC สำหรับตรวจเช็คเฟสเพิ่มอีก 2 ชุด )
• ขัวอินพุทไฟเลี้ยงวงจรและอินพุทเฟสเป็นแบบ Terminal Block และ IDC Connector
• ขัวเอาท์พุทเป็นแบบ Terminal Block และ IDC Connector 14P
• ขนาดแผงวงจร 4" x 4"
• น้ำหนักโดยประมาณ 123 กรัม
